00264 ошибка фольксваген акпп джетта

Акпп 01м двигатель BFQ.Через пару недель после покупки акпп ушла в аварийный режим толька 3 скорость и задняя ошибка 00264 кз или обрыв солиноида 4. Заменил масло, (Ликвимоли залил красное) фильтр прозвонил косичку и все саленоиды все в норме как монуале.Проблема неушла как прогреется до 90-100 гр. Остановился заглушил зажигание вкл акпп в аварии, ошибку сбрасываю Еэлемкой.Зимой ездил авария вылаила редко.Перичитал много инфы в инэте, сервисам недоверяю, в один приехал дак они даже разем для сканера немогли найти четь полсалона неразворатили, другии 120 т.р. заридили, третьи сказали что все прозвонили от эбу до самих саленоидов в гидроблоке а сам полез когда посмотрел они даже неодного разема неснимали все впыли 100 летний, тупо скинули ошибку и всё, а бабло суки содрали.Короче решил сам решать проблему, заменил 2 соленоида которые по 5 ом(неоригенал правдо), помыл гидроблок весь нестал разбирать побоялся что потом клапана на напрежнееместо непоставлю(кто в теме тот поймет)вытащил тока все саленоиды и плунжера с пружинками.Промывал в тазики с бензином несколько раз пока бензин нестал чистым знаю что делал колхозно все но продувать и сушить небыло возможности и время, залил масло новле Febi, да еще чють растенул пружинку котороя под 4 саленоиде стоит (гдето фото видел что так надо сделать) правельней конечно заказать новый комплект от” сонакс” но решил пока так думал поможет.В общем непомогло скорости стали переключатся подругому на больших обороах 2 на 3 после 2,5 тыщ 3на 4 после 3 х тыщ. соответствено увеличился расход сильно и акпп стала чаще в аварию уходить независимо нагрета или нет, короче накасячид я с гидроблоком буду перемывать как надо с полной разборкой. Вопщем кто что мощет посоветовать кто сталкивался с токой проблемой . Предположения мои бублику хана, ЭБУ тупит ну и самое грусное акпп под заммену.Конечно хотелосбы малой коовью обойтись. Да еще при выше 70-80 градусов авария несбрасывается. Извеняюсь за ошибки пишу на телефоне, жду советов.

Опубликовано: 02.10.2023

Камрады, добрый день!

У товарища пропала на панели индикация номеров переключения передач загорелись все буквы передач, т.е. коробка встала в аварийный режим.
Что самое интресное, на скорости а/м и переключении передач в КП это вроде никак не сказалось.
После выключения зажигания ошибка пропадает.

Проверил сегодня Васей-Диагностом его машину, получил следующую информацию:
– 1 неисправность
00260 – Электромагнитный клапан 2-N89
010 – обрыв или короткое замыкание на плюс. Непостоянно.

Провода возле коробки визуально целые. Что может еще быть?
Каков механизм замены этого клапана?

Меню пользователя Sever

Посмотреть профиль

Найти ещё сообщения от Sever

Меню пользователя Серый V10

Посмотреть профиль

Найти ещё сообщения от Серый V10

Меню пользователя Sever

Посмотреть профиль

Найти ещё сообщения от Sever

Меню пользователя Демиург

Посмотреть профиль

Найти ещё сообщения от Демиург

Меню пользователя Servw

Посмотреть профиль

Найти ещё сообщения от Servw

Меню пользователя Демиург

Посмотреть профиль

Найти ещё сообщения от Демиург

Камрады, добрый день!

У товарища пропала на панели индикация номеров переключения передач загорелись все буквы передач, т.е. коробка встала в аварийный режим.
Что самое интресное, на скорости а/м и переключении передач в КП это вроде никак не сказалось.
После выключения зажигания ошибка пропадает.

Проверил сегодня Васей-Диагностом его машину, получил следующую информацию:
– 1 неисправность
00260 – Электромагнитный клапан 2-N89
010 – обрыв или короткое замыкание на плюс. Непостоянно.

Провода возле коробки визуально целые. Что может еще быть?
Каков механизм замены этого клапана?

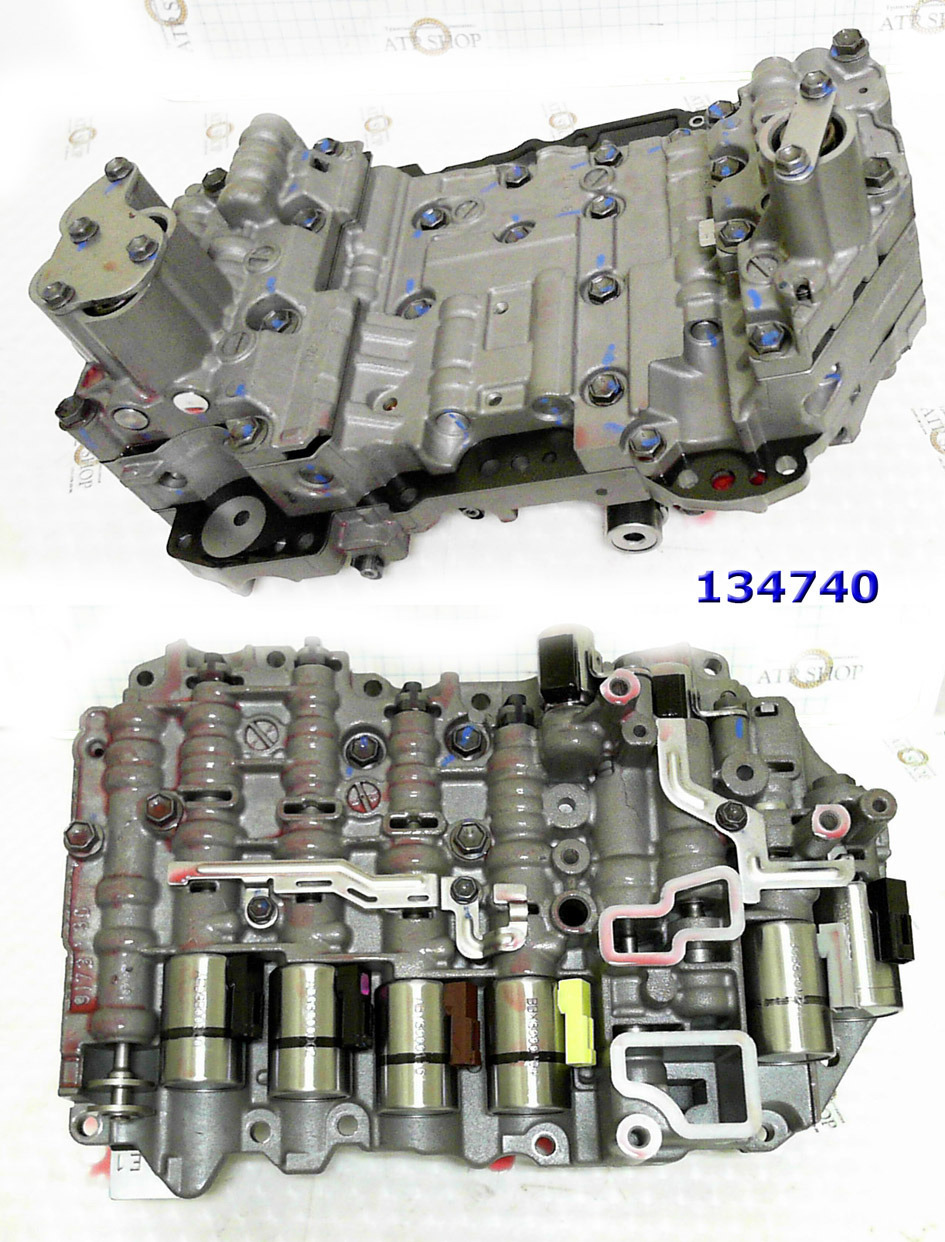

Электромагнитный клапан N89 находится в блоке клапанов.
Работает как клапан с двоичной логикой и открывает или перекрывает канал циркуляции ATF.
При открывании клапана увеличивается давление ATF в муфте блокировки гидротрансформатора. Если одновременно открыты электромагнитные клапаны N88 и N89, срабатывает тормоз B2, и в режиме Tiptronic на первой передаче возможно торможение двигателем.
Если питание на клапан не подаётся, клапан закрыт.
Если сигнал управления на электромагнитный клапан N89 не поступает, подать максимальное давление ATF на муфту блокировки гидротрансформатора невозможно. Движение в режиме «торможение двигателем» невозможно.
источник .

Звонить проводку и сам клапан через косу, сразу все станет не свои места.

Поздним вечером, когда уже автосервис завершал свою работу к нам в ремзону заехал фольксваген поло седан. Клиент поведал нам, что с недавних пор началась проблема с автоматической коробкой передач. Автомобиль периодически начинал дёргаться и акпп переходила в аварийный режим, а на щитке приборов стала загораться лампочка CHECK ENGINE
Так как на сегодня наш рабочий день уже подошёл к концу, то мы предложили пригнать автомобиль на следующий день с утра, либо оставить его до завтра в боксе. Решением было оставить автомобиль, так как с неисправной коробкой было довольно таки проблематично передвигаться.

И вот настало утро нового дня, и после чашечки горячего кофе мы принялись за диагностику нашего “народного” автомобиля. Подключаем сканер для проведения компьютерной диагностики и считываем ошибки из блока управления автоматической коробки передач (gearbox).

На экране сканера мы видим ошибку: 00268. Solenoid Valve 6 (N93) Blocked or Without voltage. Что в переводе обозначает – Электромагнитный клапан 6 (N93) заблокированные или без напряжения.

То есть либо сам клапан неисправен либо проводка самого клапана. Пробуем прокатиться на автомобиле назад и вперёд. Выясняется, что в данный момент неисправность отсутствует и ошибка, которую мы увидели просто сохранилась в памяти. Получается, что дефект плавающий. Это самое печальное в работе 🙁

Ниже приведём список параметров, которые мы наблюдаем на экране сканера (блоки измеряемых величин автоматической коробки передач).

Блок №1.
Engine speed. 690 /min
Transmission PRM (fom G182). 630 /min
Transmission output RPM. 0 / min
Driving Mode. 0

Блок №2.
Transmission PRM (fom G182). 630 /min
Voltage transmiss. RPM G182. 1.400 V
Transmission output RPM. 0 / min
Voltage transmiss. RPM G195. 0.640 V

Блок №3.
Driving Manner. DS
Accselerator Pedal POS. 0.0%
Vehicle Speed. 0 km/h
Driving Mode. 0

Блок №4.
Selector lever position. P
Accselerator Pedal POS. . 0.0%
Declination recognition. Level
Driving Mode. 0

Блок №5.
Hill driving factor. 0.0%
Throttle valve factor. 0.0%
Dynamic index. 0.0%
Accselerator Pedal POS. 0.0%

Блок №6.
ATF Temperature (G93). 49 deg C
Cpecif curr.sol. valve 4. 0.200 A
Lockup clutch slip cond. 0
Lockup clutch slip cond. 48 /min

Блок №7.
Solenoid valve 5 (N92). 0.100 A
Solenoid valve 9 (N282). 0.100 A
Solenoid valve 3 (N90). 1.000 A
Solenoid valve 10 (N283). 1.000 A

Блок №8.
Solenoid valve 6 (N93). 0.980 A
Solenoid valve 4 (N91). 0.200 A
Sol valve 1, Sol valve2. 00000000
Battery voltage. 13 V

Блок №9.
Brake Pedal switch. 00000011
Kick down switch. 00000010
Selector level position. P
Multi-function switch . 00001001

Блок №10.
ATF Temperature. 49 deg C
ATF Temp.sensor voltage. 1V
Transmission condition. ADP
Voltage Supply. 13 V

Блок №11.
Brake pedal switch condit. (F47) ..Bls.on
Locking In P/N cond. —
Speed. 0 km/h
Selector level position. P

Блок №12.
Selector level position. P
Tiptronic recoginition. ADP
Driving Mode. 0
Transferrable Torque. 100.0 %

Блок №13.
Selector level position. P
Multi-function switch . 00001001
Tiptronic recoginition. ADP
Transferrable Torque. 100.0 %

Блок №14.
Accelerator pedal pos. 0.0 %
N/A . ADP
Idle switch condition. 00000001
Accelerator pedal cond. 00000001

И так, параметры мы посмотрели и больше всего нам интересен блок величин № 8 с параметром – Solenoid valve 6 (N93) = 0.980 A. Значение равно 0.980 Ампер, это значит что клапан по электрической части в данный момент исправен, так же как и проводка до этого клапана, но так как неисправность всё-таки была, то начинаем проверку и прозвонку проводки, а далее возможно и придётся проверить и сам клапан N93.

Для начала проверить состояние разъёма на блоке управления АКПП и прозвоним проводку идущую к клапану. Блок управления коробкой находится рядом с аккумулятором. Фото ниже.

Номер блока управления акпп – 09G 927 750 LK.

Снимаем разъём с блока и находим пины, на которые приходят сигналы с блока управления АКПП. Для того, чтобы разобраться какие пины нам нужны, рассмотрим приведённую ниже схему.

Рис 6.

Клапан N93 самый крайний справа и подходят к нему два провода: зелёно-жёлтый (17 контакт) и серо-фиолетовый (31 контакт). Распиновка блока управления представлена ниже. Пины клапана N93 выделены жёлтым цветом.

Рис 7.

Соответственно прозваниваем проводку вместе с клапаном, подключив мультиметр в режиме измерения сопротивления к контактам 17 и 31 разъёма блока управления акпп.

Рис 8.

Сопротивление на контактах 31 и 17 соответствует 10.3 Ом. Это значит, что мы замерили сопротивление самого клапана + сопротивление проводов. Идём дальше и замерим сопротивление каждого провода по отдельности, то есть зелёно-жёлтого (от блока акпп 17пин до клапана N93 14 пин) и серо-фиолетового (от блока акпп 31 пин до клапана N93 14пин). Вот они эти провода, вытаскиваем их из жгута у разъёма блока акпп.

Рис 9.

Далее снимаем фишку раъёма клапанов на самой акпп.

И что мы видим? Серо-фиолетовый провод отвалился, а зелёно-желтый немного надкусан. Именно надкусан. Позже клиент нам поведал, что живёт он в частном доме, а машину ставит в гараж, в котором периодически бегают крысы. А эти животные, как известно едят всё подряд, вот и погрызли они проводку жгута акпп. И погрызли видимо слегка, но под действием влаги пошла коррозия и провд совсем сгнил. Контакт то был, то пропадал, отсюда и плавающая неисправность.

Восстанавливаем соединение, пропаиваем и устанавливаем термотрубку. Чтобы больше горрозиии не было, обмазываем провода разъёма герметиком и даём высохнуть. Вот что у нам получилось.

Рис 14.

После установки разъёма и запуска двигателя автомобиль заработал как новенький. Довольный клиент после данного случая решил вплотную заняться истреблением грызунов у себя в гараже 🙂

Привет всем, вот сегодня с горем пополам дождался диагностику акпп на гольфе…
Ошибка 00264 или Электромагнитный клапан 4-N91.
Где он находиться?
Какова цена и как его заменить — смогу ли сам всё сделать?
Спасибо!
Гольф 3 95г 1.8 АММ автомат 01М
Опубликована:Цена диагностики!

Еще сказали, что лямбду надо бы поменять…слышал, что от ваз 10 подходит!

Цена вопроса: 800 рублей

Новые моменты так сказать!
И вот пишут люди, что:

Причина найдена, ей оказался датчик температуры масла. На сервисе, моему знакомому, посоветовали не трогать коробку, а разобраться с электроникой и он опять приехал ко мне. Я проверил VAGом все измерения, которые описаны в выше указанной инструкции, все как там указанно, нечего не обнаружил. Потом попросил его проехать километров 5, и вернутся. Когда он вернулся, я снова провёл измерения, и что оказалось. Датчик температуры масла, показывал температуру 30 градусов, а в предыдущей проверке было 58 градусов, что нас насторожило. Он уехал к себе в гараж и на следующий день привез разъем с соединительной шиной блока клапанов, и на этой соединительной шине, закреплён чёрный, пластмассовый квадратик, это, оказывается и есть датчик температуры масла. Я проверил его на сопротивление, оно составляло, где то 2500 Ом. Я стал нагревать его феном, сопротивление снизилось до 530 Ом, и вдруг скачек до 1600 Ом.
В общем, датчик, оказался дрейфующим, пришли к выводу заменить его.
Через неделю мой знакомый приехал с радостью на лице, говорит все, проблема, кончалась, все передачи включаются, как им положено.

Это соленоид блокировки гтр, перед тем как просто заменить его прозвони косичку до него и сам соленоид отдельно от косы.соленоид стоит 1круб, косичка примерно рубля 4. можно самому спаять из проводов, если в ней обрыв.Сопротивление соленоида должно быть 5-7 ом.Только скорее всего ты ошибся и у тебя коробка 096, а не 01м.Что-то год для нее староват-тогда там другой соленоид 55_75 ом-ты определись точно…

подскажите пожалуйста, может ли из-за засорения пропадать сопротивление на соленоиде N91?

Привет всем, вот сегодня с горем пополам дождался диагностику акпп на гольфе…
Ошибка 00264 или Электромагнитный клапан 4-N91.
Где он находиться?
Какова цена и как его заменить — смогу ли сам всё сделать?
Спасибо!
Гольф 3 95г 1.8 АММ автомат 01М
Опубликована:Цена диагностики!

Еще сказали, что лямбду надо бы поменять…слышал, что от ваз 10 подходит!

Volkswagen Golf 1995, двигатель бензиновый 1.8 л., 75 л. с., передний привод, автоматическая коробка передач — поломка

Машины в продаже

Volkswagen Golf, 1994

Volkswagen Golf, 1993

Volkswagen Golf, 1995

Volkswagen Golf, 1992

Комментарии 9

Новые моменты так сказать!
И вот пишут люди, что:

Причина найдена, ей оказался датчик температуры масла. На сервисе, моему знакомому, посоветовали не трогать коробку, а разобраться с электроникой и он опять приехал ко мне. Я проверил VAGом все измерения, которые описаны в выше указанной инструкции, все как там указанно, нечего не обнаружил. Потом попросил его проехать километров 5, и вернутся. Когда он вернулся, я снова провёл измерения, и что оказалось. Датчик температуры масла, показывал температуру 30 градусов, а в предыдущей проверке было 58 градусов, что нас насторожило. Он уехал к себе в гараж и на следующий день привез разъем с соединительной шиной блока клапанов, и на этой соединительной шине, закреплён чёрный, пластмассовый квадратик, это, оказывается и есть датчик температуры масла. Я проверил его на сопротивление, оно составляло, где то 2500 Ом. Я стал нагревать его феном, сопротивление снизилось до 530 Ом, и вдруг скачек до 1600 Ом.
В общем, датчик, оказался дрейфующим, пришли к выводу заменить его.
Через неделю мой знакомый приехал с радостью на лице, говорит все, проблема, кончалась, все передачи включаются, как им положено.

ооооо вот это хорошая новость!

вот завтра привезу мужика знакомого и как раз в гараже, на ямы найдем етот датчик, прозвоним, пощупаем и тд…может правда его только поменять и всё…я уж весь извелся аж…столько нервов потрачено!были бы деньги — сделали бы всё давно, а тут увы…финансы поют романсы!

ооооо вот это хорошая новость!

очередная диагностика сказала, что неисправен датчик хола и какой то датчик на акпп…забыл название!будем вот разбирать автомат, ну всмысле поддон снимать, прозванивать шлейф и как раз датчики может завтра у электрика знакомого…нервы, нервы уже на приделе…

Херово, это тот же соленойд, дело в том что на этой коробке блок клапанов меняется в сборе вроде как. Цену писать не буду он стоит ужас сколько! Просто узнай может все же они меняются раздельно, если да то цена 4600 вроде как

Доброе время суток!

Автомобиль: VW Bora mk4 1J 1.6 8V с АКПП.
VIN: WVWZZZ1JZYW297763 (если поможет делу)

За ранее хочу попросить прощения за мой русский и за мою грамматику.

Вообщем дело вот в чем, в нашей солнечной и радостной стране прошли сильные дожди, температура достигла отрицательных значений. Пятница утром автомобиль выполняет свою функции, словно он только, что сошел с конвейера в немецком Вольсбурге. Т.е. ни каких симптомов ни каких заболеваний. Воскресение, утро, жена ключ в замок, на приборке “новогодняя елка”
ED_-IoKok9y-BA вот видео снял, для наглядности.
Из проделанных работ после возникновения проблемы:
1. Считывание ошибок с помощью Васи Диагноста

2. Поднятие ковра в салоне. Вся левая сторона залита водой, пассажирское переднее и задние места. Высушил. Способ которым вода проникла в салон так и не установлен 🙁
3. Разборка дворников, визуальный осмотр 2-ух компьютеров под лобовым стеклом. Сухие коннектора, сухие провода.
4. Проверка всех предохранителей в салоне + 3 штуки под капотом на аккумуляторе, 2 из которых отвечают за АБС. (Есть где-то еще?)

Машина заводится с пол пинка, двигатель работает ровно, коробка переключает скорости, хотя судя по индикации на приборной панели находится в аварийном режиме.
Под пассажирским седлом, кроме разъемов подушек больше ничего не нашел. Сами коннектора находятся высоко, вода туда не могла попасть. Не исключаю возможности лопнувшей изоляции на самих проводах которые были таки да были во влажной среде.

Внимание вопросы:
1. Как узнать работает ли блок управления АКПП, который находится под дворниками. Есть ли какой-то способ проверки? Если блок вышел из строя как производится замена, нужно ли его прописывать в ECU и какие блоки я могу поставить?
2. Есть ли какой то способ определить где КЗ на КАН-шине? Не очень хочется разбирать и проверять все подряд, дело в том, что авто уже совсем не новое, все пластики лопаются.

Спасибо за внимание!

Ту Админ: прошу прощения, если вдруг офф-топ!

раз вода в салоне,то про какой дождь речь? коротить может где угодно ,может жгут где то перетёрся,а может просто залито что то из электронных компонентов. нужно смотреть где течь и вероятность найти повреждение проводки вырастет. залить может в нише трапеции дворников,там короб под разъёмы и если много мусора скапливается,то забиваются дренажные отверстия по бокам и вода течёт в салон,в районе короба,если там есть повреждения резинок, или на входе троса на замок капота. жгут перетирается на выходе из короба,под площадкой акб и на пластике стартера тоже бывает. с виду всё отлично,а поднимешь жгут проводки и там изоляция как ножом срезана. короче повезёт если место просохнет само или будет заметно истирание. хуже когда с виду всё в норме,а по факту проводка повреждена и тогда мучения гарантированы

да,и по днищу много заглушек есть пластиковых,их тоже нужно смотреть иногда,через них при езде по лужам хорошо заливает под коврами и шумоизоляцией,при этом там идут куча проводов и они могут сгнивать

Читайте также:



• P0354 ошибка toyota auris 2008



• Горит лампочка тормозной системы ваз 2106



• Ошибка sos шкода кодиак



• Ошибка b1018 датсун он до



• Ошибка p0401 kia sorento

Choo-Choo

Просто заглянул

• #1

После длительной стоянки от суток и более, запускаю авто, переключаю или на R или D и коробка переходит в аварийный режим. Глушу, запускаю опять и все нормально, далее переключения ровные. Не каждый раз в аварийный, но заметил что как мороз ниже -2 и долго стоит (может и совпадение) то тогда в аварийный уходит. Ошибку по коробке выдает
00264-Электромагнитный клапан 4 (N91)
012-Сбой в изоляции эл.цепи-Непостоянно.
Разьемы на коробке сухие, чистые.

S@ymon Gr@pes

Гоняющий по просторам…Тусуюсь и на Драйве.

• #2

В соленоиде изоляция обмотки лопнула и обмотка коротит. Менять соленоид.

Choo-Choo

Просто заглянул

• #3

Ну я думаю тогда бы чаще это повторялось, а то если больше суток стоит то только тогда.

S@ymon Gr@pes

Гоняющий по просторам…Тусуюсь и на Драйве.

• #4

Choo-Choo написал(а):

Ну я думаю тогда бы чаще это повторялось, а то если больше суток стоит то только тогда.

Так на полное остывание и требуются сутки

Choo-Choo

Просто заглянул

• #5

Что-то я туплю, а как тогда изоляция соленоида связана с остыванием? Мне казалось что коротило бы и при других случаях, независимо от того сколько стоит. Думаю при -13 за 6 часов уже остыла бы.

S@ymon Gr@pes

Гоняющий по просторам…Тусуюсь и на Драйве.

• #6

Choo-Choo написал(а):

Что-то я туплю, а как тогда изоляция соленоида связана с остыванием? Мне казалось что коротило бы и при других случаях, независимо от того сколько стоит. Думаю при -13 за 6 часов уже остыла бы.

Из-за остывания металл (медная проволока) сжимается, а если изоляция повреждена, то она начинает коротить о себя саму в определённых местах. Но, для начала, проверьте проводку на целостность и сухость разъёмов.

Choo-Choo

Просто заглянул

• #7

Померил сопротивленение соленоида по которой ошибка около 10 Ом, хотя вроде должно быть в пределах 4-8 Ом. Где можно приобрести соленоид? И говорили посмотреть разъем не на коробке а где то под капотом, только не сообразил где он находися

Фил-2000

Пописываю тут помаленьку. Стараюсь не покакивать..

Choo-Choo

Просто заглянул

• #9

Благодарю. Но все равно не пойму, если соленоид умирает то ошибка была бы постоянно или чаще, а n91 соленоид отвечает за блокировку гт, но блокировка работает, ни пинков, ни буксов нет.

Фил-2000

Пописываю тут помаленьку. Стараюсь не покакивать..

• #10

Choo-Choo написал(а):

Померил сопротивленение соленоида по которой ошибка около 10 Ом

Choo-Choo написал(а):

все равно не пойму, если соленоид умирает то ошибка была бы постоянно или чаще, а n91 соленоид отвечает за блокировку гт, но блокировка работает, ни пинков, ни буксов нет.

Померь все

• 00268 – 036 Электромагнитный клапан 6 N93 Обрыв цепи

• 00281 – Датчик скорости движения G68 Обрыв цепи

• 00297 – Датчик числа оборотов вала АККП G38 Нет сигнала

• 00258 – Электромагнитный клапан N88 Обрыв цепи или короткое замыкание на массу (минус)

• 00260 – Электромагнитный Клапан 2 N89 Обрыв цепи или короткое замыкание на массу (минус)

• 00262 – Электромагнитный клапан 3 N90 Обрыв цепи или короткое замыкание на массу (минус)

• 00264 – Электромагнитный клапан 4 N91 Обрыв цепи или короткое замыкание на массу (минус)

• 00266 – Электромагнитный клапан 5 N92 Обрыв цепи или короткое замыкание на массу (минус)

• 00270 – Электромагнитный клапан 7 N94 Обрыв цепи или короткое замыкание на массу (минус)

• 17104 – Transmission Output Speed Sensor (G195): Circuit Malfunction (обрыв цепи датчика выходных оборотов)

• 17105 – Transmission Output Speed Sensor (G195): Implausible Signal (неверный сигнал с датчика выходных оборотов)

• 17099 – Transmission Input Speed Sensor (G182): Circuit Malfunction (неисправность цепи датчика оборотов входного вала)

• 09G 927 750 CS (09G927750CS) VW Touran 2003-2010

• 09G 927 733 AH (09G927733AH) VW Sharan 1.8

• 09D 927 750 DA (09G927750DA) VW Touareg 2005 г. 3,2 л.

• 09G 927 750 GP (09G927750GP) Volkswagen Passat CC 2.0 TSi CAWB 147 kw 200 л. с.

• 09G 927 750 ET (09G927750ET) VW Jetta 2007 -2010 годы выпуска

• 09G 927 750 JA (09G927750JA) Skoda Octavia A5-A7 2003 – 2013 годы выпуска

• 09G 927 750 JJ (09G927750JJ) VW Passat B6 2005-2010 годы выпуска

• 09G 927 750 S (09G927750S) VW Passat B6

• 09G 927 750 H (09G927750H) VW Touran 2003-2010 годы выпуска

• 09G 927 750 LK (09G927750LK) VW Polo 2012 год  выпуска

• Siemens 5WK3 362ASiemens 5WK3 3255 K01 VW 01N 927 733 DH

• Siemens 5WK3 3439 K01 VW 01M 927 733 HS

• Siemens 01n927733cj (01n 927 733 cj) 5wk3 3211 k02

• Siemens 01M927733JQ (01M 927 733 JQ) 5WK33442 (5WK3 3442 K02) VW GOLF, BORA 2.0

• Hella 5DG 007 921-04 VW 01M 927 733 ER

• Hella 5DG 007 921-06 VW 01M 927 733 ET

• Hella 01M 927 733 JF

• Hella 01p927733bd (01p 927 733 bd) 5dg 007 922-05 VW T4 Transporter

• Bosch 0260002825 (0 260 002 825) VW 3B0 927 156 AB (3B0927156AB)

• Bosch VW 3B0 927 156 AH (3B0927156AH)

• Bosch VW 3B0 927 156 N (3B0927156N)

• Bosch 0260002596 (0 260 002 596) VW 8D0 927 156 AL (8D0927156AL)

• Bosch 0260002770 (0 260 002 670) VW 3B0 927 156 J (3B0927156J)

• Bosch 0260002770 (0 260 002 669) VW 3B0 927 156 P (3B0927156P) ZF 6058006071 (6058 006 071) AUDI A4 A6 VW PASSAT 1.9 TDI

• Bosch 0260002888 (0 260 002 888) VW 3B0927156AT (3B0 927 156 AT) VW Passat B5+

• Bosch 8D0927156DD (8D0 927 156 DD) 0260002739 (0 260 002 739) VW Passat B5 1.8

• Bosch 8d0927156DK (8D0 927 156 DK) 0260002757 (0 260 002 757) ZF 6058 006 204 (6058006204) VW Passat B5

• Bosch 3b0 927 156 l (3bo927156l) 0260002624 (0 260 002 624) VW Passat B5

• Bosch 3b0 927 156 e (3bo927156e) 0260002504 (0 260 002 504) VW Passat B5

• Jatco 09A927750AJ (09A 927 750 AJ)

• Magneti Marelli 09B927750B (09B 927 750 B) VW Sharan 2002 1,9TDip

• Magneti Marelli 09B927750B (09B 927 750 B)

• Magneti Marelli 09B927750G (09B 927 750 G)

• Magneti Marelli 099927733A (099 927 733 A) VW Sharan 1995-1999 годов выпуска

Коробка чувствительна к «правильному» уровню масла ATF, которое проверяется при t=40°±5° по уровню переливной трубки в поддоне (подробнее) , со сменой масла фильтр обычно не меняют, только при переборке коробки.

Для машин с разными габаритами подкапотного пространства и с разными гидроблоками автопроизводителями разработаны собственные металлические фильтры с металлической сеткой:

Фильтр грубой очистки — с металлической сеткой, имеет несколько под-модификаций — 134010 , для мелких поддонов (с 2003г.) и 134010B , с глубоким заборником (с 2005 г.) — самые распространенные в заказах. Оригинальные фильтры давно не пользуются популярностью у мастеров, только неоригинал, который с нулевым процентом брака производят ведущие фабрики материкового Китая и Тайваня. Меняются при переборке коробки и при сгоревшем масле.

— фильтр 09K (№ 134010A ) с мелким заборником начал выпускаться с 2004 г. и более редок на нашем рынке.

И с 2014 года фильтр стали выполнять в пластиковом корпусе с фетром тонкой очистки — 134010H . (слева)

Фильтры с металлической сеткой штатно служат за 200-300 ткм, но в случае сгорания фрикционов до железа, в масло попадает тугоплавкий клеевой слой, который забивает сетки фильтра и с трудом вымывается даже очень сильными растворителями. И при установке старого фильтра в отремонтированную АКПП при повышении температуры масла до 120-150º эти смолы опять вымываются из фильтра в масло и оседают в каналах гидроблока и соленоидов.

В возраcтных авто критически забиваются соты теплообменника. А после перегревов и сгорания фрикционов сцеплений в эти узкие соты попадает клеевая основа фрикционов. На этот клей со временем оседает грязь из горячего масла и теплообменник уже служит «дополнительным фильтром масла».

Такой налет практически не вымывается из сот и критически снижает характеристики теплообменника.

Поэтому мастера рекомендуют при капремонте 09G с горелыми фрикционами заменить теплообменник на внешний радиатор — установить адаптер/переходник на радиатор — # 134998 (встречается чаще всего 2-х типов: круглый и прямоугольный — справа). А к переходнику уже подключается внешний радиатор охлаждения масла. Подробнее — здесь .

В возрастных автоматах с внешним радиатором мастера после переборки устанавливают внешний фильтр тонкой очистки — 100019 ,

Такой фильтр помогает держать масло и радиатор чистым и уменьшает скорость износа узлов . Это особенно рекомендуется всем возрастным автоматам, у которых штатный фильтр грубой очистки имеет мембрану из металлической сетки, а не из фетра.

Кроме того, в конструкции магистрального фильтра есть дополнительный магнит, удерживающий фракцию из железа. Подробнее — здесь.

Проблемы гидроблока чаще всего вызываются загрязнением и изношенными гидроаккумуляторами. Плиту чистят и меняют прокладки гидроблока ( 134320 )

Если это не помогает и при дефектовке обнаружен износ клапанов, то меняют и клапана аккумуляторов: 15741-14K ( 134741B ). Клапан ремонтный имеет уплотнение, которое продлевает срок жизни клапанов в грязном масле. Поршень — универсальный и подходит для всех айсиновских гидроблоков 6-ти ступенчатых автоматов. Замена его решает проблемы с проскальзыванием фрикционов, задержками переключения. Если это не помогает, то тогда переходят к проверке и ремонту соленоидов.

Первая «детская болезнь» 09G : — Втулки солнечной шестерни — # 134052 . Е сли масло в поддоне мутное и в нем присутствует стружка желтого цвета, то причина скорее всего — съеденные втулки солнечной шестерни, (Rear Sun Gear № 134614 )

Причину связывают с тем, что этот конструктивно самый нагруженный узел недополучает смазки при том, что компьютер при кик-дауне нагружает его до предельных значений боковыми нагрузками от дифференциала через OutPut Gear 705. (схема слева)

Каждый раз когда владелец VW давит в пол газ, нагружая холодную трансмиссию по максимуму, перегружаются втулки солнечной шестерни и начинают гореть фрикционы К1 (1-2-3-4). После 2006 года, когда программисты VW подредактировали режимы ускорений, про эту проблему мастера стали забывать.

В первую очередь мастера проверяют на износ фрикционы ( 134100 ) и стальные диски ( 134120 ) уже упомянутой муфты сцепления K2 4-5-6 (C2). Зазоры в пакетах влияют на качество переключений и износ железа. (слева — таблица зазоров в пакетах)

В сгоревшем пакете приходится менять — Поршень К2(C2) # 134960 и ретейнер 134980 .

Почти так же часто меняют ретейнер К1 # 134984 . Причину этой проблемы решают с помощью замены втулки задней крышки корпуса: # 134066 .

Реже горят расходники пакета К3 — 134106 — 134126 .

Вскрытие и диагностика иногда требует замены (или ремонта) выработавших ресурс соленоидов. Предварительно стоит проверить проводку и контакты электрики.

Меняют 6 PWM соленоидов-электрорегуляторов SL 5шт. (№№90, 283, 282, 92, 93) + 1 Соленоид ТСС (№91). Иногда решаются заменить втулки соленоидов — 136419 .

Эти линейные (PWM) соленоиды, пропускающие через себя весь поток грязного и горячего масла выходят из строя первыми. Тайвань и США (Ростра) наладили выпуск самых популярных соленоидов для замены в 09G TF60-SN.

Существуют модификация соленоидов для 1-го поколения гидроблоков (до 2005 года — «большие») и для 2-го поколения — меньшего диаметра корпуса. Комплект соленоидов — № 134420 .

Соленоиды Ростра — взаимозаменяемы между собой. Тайваньские соленоиды сделаны как точная копия оригинальных и не взаимозаменяемы. И тем и другим после установки нужна адаптация, которую легко выполнить с помощью Рычага PRNDL и педали газа. Инструкция по адаптации поставляется с соленоидами. В последние годы к качеству тайваньских соленоидов нет претензий.

Гидроблок имеет также два долгоживущих On-Off соленоида-электроклапана S1-2 (соленоиды 89 и 88) — 134421A . Эти соленоиды могут иметь разное крепление. Проверяются по положению «уха» относительно фишки контакта.

Назначение соленоидов и за какие переключения они отвечают — смотрите в мануале АТСГ. (Подробнее о соленоидах)

Редко причиной неисправностей являются Датчики скорости вала ISS и OSS (№ 134436 и 134438 ) их чистят и промывают от масла.

Также встречается в замене и шлейфы проводки — на 14 контактов — № 134445 и на 6 контактов — 134446 .

Один из сложных диагнозов гидроблока — изношена сама плита клапанов иили один из ее незаменяемых узлов. Тогда приходится менять целиком клапанную Плиту (гидроблок Valve Body №134740).

Существует старая модификация гидроблока (с 2 термодатчиками 2003-2004 гг.) и новые, образца после 2005 года без термодатчиков. Кроме того существуют отличия по типу охлаждения — с теплообменником и с выносным радиатором. Еще один поздний апгрейд — применение соленоидов 2-го поколения с меньшим размером корпуса.

Сейчас гидроблоки отрегулированы с меньшими свободами и заказывают их для замены реже. Чаще — ремонтируют. Проблемы с переключениями обычно вызваны не износом плиты а увеличенными зазорами в пакетах К1, К2, К3. Коробка адаптируется под манеру вождения, существует различные способы сброса адаптации.

Планетарный ряд задний. — № 134584 .

Проблему с ним объясняют в основном проворачиванием «сухих» втулок. Встречаются непредсказуемые проблемы с планетарками, когда металлические опилки месяцами путешествуют по автомату и «вредят» напряженно работающим узлам.

Отдельно втулка этой планеты не поставляется и заменить ее в «полевых» условиях крайне трудно, поэтому приходится менять всю планету в сборе. Проблема достаточно редкая.

Популярная замена — Сальники насоса № 134070 и полуоси: № 134076 134077 .

Для «экономремонта» часто заказывают комплект тефлоновых колец — 134199 .

Втулка насоса (46.9×43.9×14.8) — 134034A . Меняют, если износ достигает 0.10 мм.

Барабан сцепления C1(K1) — Forward. Часто износ фрикционов К1 приводит к ударам при переключении. Заводской зазор составляет 1.4 мм. При увеличении зазора до 1.8мм становятся заметны удары и толчки. Такие фрикционы заменяют, чтобы остановить цепную реакцию износа.

Длительная эксплуатация акпп с опилками в поддоне в дальнейшем приводит к сгоранию фрикционов пакета К1 (-№ 134108 ) и стальных дисков ( 134128 ) а затем и к замене всего Барабана (Корзина сцепления) К1(C1) — № 134554 . Проблема заключается в том, что стопорным кольцом протачивает барабан, люфт провоцирует дальнейшее падение давления и сгорание фрикционов. Разбивает ретейнер 134984 .

В оригинальном поршне . 964 (ранние годы выпуска) нет наружного зуба, что и приводит к проскальзыванию. Существует вариант Поршня К1 № 134964 — с зубом (справа), аналогичным упорному диску, (в этой конструкции поршень служит еще и опорником для фрикционов) и после установки такого поршня эта проблема больше не повторяется. Для машин с максимальным крутящим моментом рекомендована смена этого поршня, если меняются фрикционы барабана К1. Проблема с поршнем 964 — детская болезнь первых лет выпуска.

В серии 09G применяется синтетическое масло ATF типа: G 055 025 A2. Для полной замены (без учета радиаторатеплообменника) требуется ок. 7л. Для модификаций под двигатель 2.5 л предусмотрен теплообменник большего объема — прямоугольный. А для редких в ремонте машин с 3-х литровым двигателем — отдельный радиатор охлаждения, который вмещает дополнительный объем масла. Коробка чувствительна к правильному уровню масла. Масло проверяется при температуре 40°±5° при заведенном двигателе — по уровню в контрольном отверстии поддона, масло из него должно немного вытечь. Когда оригинальное немецкое масло по приличной цене найти трудно, то после капремонта заливают или оригинальное масло от Айсин — Тойота T-IV или «неоригинал» от Мобил — 3309. В некоторых модификациях в последние годы перешли на «зимнее» масло типа Тойота WS. Продавцы машин утверждают, что масло служит до первого капремонта, но после каждого жаркого лета для машин старше 5-ти лет (чтобы продлить молодость) рекомендуется проверять качество масла и при пограничном состоянии масла — менять его. Наличие стружки-крупинок (крупнее 1мм) в поддоне — показание для диагностики на сервисе АКПП. Частичную замену масла мастера рекомендуют уже после первых 60-80 ткм, если масло темное, но еще прозрачное. Чем чище масло, тем менее рискованна его замена. У машин с теплообменником стоит особенно внимательно следить за чистотой масла. Особенности АКПП TF60SN свойственны большинству первых 6-ступок и связаны с ускоренным загрязнением масла фрикционной накладкой гидротрансформатора, который работает в непривычно напряженном режиме проскальзывания муфты блокировки, а мотор — при необычно высокой температуре. Гидротрансформатор ремонтируют при каждом капремонте — 134001 . Подобрать ремкомплекты — нажми клавишу слева. Типичные ремонтные места 09G (TF-61SN TF-60SN): Типичный капремонт трансмиссии семейства 09 это переборка и замена (кроме фильтра) Оверолкита, комплекта фрикционов (или полный комплект Мастеркит 134007 ), комплекта поршней и втулок всем комплектом (обязательно меняют втулку насоса): — Ремкомплекты сальников и прокладок 09G — № 134002A примерно равнозначны по качеству и составу у всех комплектовщиков: АТОК-Пресижн-Транстек. Чаще всего заказывают АТОК, за ним следует Precision. Для 09K и 09M оверолы собраны здесь — 134002 . C комплектом прокладок и сальников (ОверолКит) вместе почти всегда заказывают — Комплект из 4-х поршней № 134008 состоящий из пары поршеньретейнер для проблемных сцеплений: К2(С2) и ретейнеров К1 и К3. — Комплект фрикционов — № 134003 . Фрикционы рекомендовано менять всем комплектом, когда пакет К2 (ниже) сгорел до клеевого слоя и горелым маслом пропитаны фрикционные накладки. Здесь все пакеты работают в интеллектуальном «режиме проскальзывания», а пропитанные горелым маслом фрикционы срабатывают с толчками или проскальзыванием, что приводит или к некомфортному переключению или к быстрому износу узлов. Фрикционы пакета К2 модифицировались, поэтому нужно перед заказом комплекта 134003 уточнить количество зубов фрикциона К2 134100 — 55 зубов или 60.	Следующим случаем досрочного ремонта идет — Насос в сборе ( 134500 ). Из-за неравномерного износа блокировки муфты ГТ и связанных с этим вибраций, разбивается ось, истираются стружкой поверхности, проворачиваются втулки Насоса 134034 . Эту проблему решали установкой подшипника вместо втулки, но у нас это часто приводит к тому, что запоздавший с ремонтом владелец вынужден менять весь насос с подшипником (только БУ — 134500 ). Проблема усугубляется, если водитель слишком часто кикдауном подключает режим проскальзывания ГТ. Комплект втулок 5 шт. # 134030A — вид ремонта 09G, поздно добравшейся до операционного стола. Самыми разбитыми и популярными в замене оказываются втулки: Солнечной шестерни 134052 , Задней крышки ( 134066 ), Насоса ( 134034 ) и втулка пакета К3 (С3). Для задней крышки даже выпущена ремонтная втулка, если посадочное место сильно разбито продолжительными вибрациями. Проблемы начинаются с гидротрансформатора — блокировка включается с проскальзыванием начиная с 3-й скорости, если педаль утоплена до кик-дауна. Фрикцион блокировки при этом активно истирается, загрязняет масло твердым и липким порошком. Эта агрессивная взвесь попадает в каналы гидроблока и соленоидов, забивает золотники, не дает работать пружинам и соленоидам, изнашивает тефлоновые кольца. Выражается в толчках, запаздывании включения и выключения пакетов, возникает разница между работой в холодном и в горячем масле. 2-й этап. Плунжеры и клапана клинят и недодают давления масла в один из пакетов, в изношенных местах образуются протечки, перетоки масла, критически уменьшается давление в пакетах сцепления (первым — в пакетах К2 (С2) фрикционы со стальными дисками — 134100 , 134120 — справа и С1). Что выражается уже в износе (сгорании) фрикционов сцепления и коробка «не тянет». Тефлоновые кольца при грязном масле меняют чаще, чем остальные резиновые прокладки и кольца ( 134199 )

Полное наименование	Код — нажми
Диагностика и ремонт гидротрансформатора АКПП 09G/TF-60SN/09K/TF-62SN	134001
Комплект Прокладок и Сальников без поршней, 09G/TF-60SN, VW/Audi AW/Mini Cooper 2002-up, (Ремкомплект Оверол кит Overhaul Kit)	134002A
Комплект Прокладок и Сальников без поршней, 09K/TF-62SN VW/Transporter, без поршней, 2003-Up, (Ремкомплект Оверол кит Overhaul Kit)	134002B
Комплект Прокладок и Сальников без поршней, 09M/TF-61SN VW/Touran, Без поршней, 2006-Up , (Ремкомплект Оверол кит Overhaul Kit)	134002C
Комплект Фрикционов, 09G/TF-60SN/09K Audi/VW (фрикционы К2 55 зубьев—определяется при разборке АКПП) 2003-Up	134003
Комплект Фрикционов, 09K/09G/TF-62SN 2004-On (фрикционы пакета К2-60 зубов 1,7мм—определяется при разборке АКПП)	134003A
Комплект Стальных дисков, 09K/ TF-62SN 2003-Up	134004A
Комплект Стальных дисков, AW 09G/ TF-60SN Audi/ VW 2003-Up	134004
Мастеркит TF60-SN/09G 2003-Up (Комплект прокладок и сальников, всех фрикционов и сталей) Master Kit. (фрикционы К2 55 зубьев—определяется при разборке АКПП) 2003-Up, состоит из комплектов 134002A-PR	134007AP
Мастеркит 09K/TF-62SN Wo/PST VW Transporter 2005-up (Комплект прокладок и сальников, всех фрикционов и сталей, без обрезиненных поршней) Master kit (фрикционы К2 в комплекте на 60 зубьев)	134007AT
Комплект обрезиненных поршней 4 шт. (поршень К2 с зубьями) 09G/TF-60SN/09K/TF-62SN 2003-up	134008
Комплект обрезиненных поршней, 09M 2003-up	134008M
Фильтр, 09K/TF-62SN 2004-Up	134010A
Фильтр для глубокого поддона, Filter Oil 09G/TF-60SN Deep Pan, 2005-Up	134010B
Фильтр, Filter 09M/TF-61SN 06-up	134010C
Фильтр, 09G высота заборного отверстия 20 мм Mini Cooper S 2002-09	134010D
Фильтр пластиковый прямоугольный, 09G/TF-60SN VW GOLF 7 SPORTWAGEN AQ250 Filter Oil 2014-up	134010H
Фильтр масляный, Filter Oil 09G/TF-60SN, 2003-Up	134010
Комплект (4 шт) биметаллических втулок (034, 052 — 2шт., 066) (046(Барабана К3)-не входит) TF60SN/ 09G, Bushing Kit, 2005-Up	134030
Комплект (5 шт) бронзовых втулок (034, 046(Барабана К3)-входит, 052, 066), TF60SN 09G 2005-Up	134030A
Втулка, Sleeve TF60SN/09G/09K/09M K-2 Clutch Seal Ring Sleeve	134031
Втулка крышки насоса, AWTF-60SN/09G Audi/VW (46.9×43.9×14.8) 2003-up	134034A
Втулка солнечной шестерни Forward, AWTF-60SN/09G Bushing Rear Sun Gear №614, 2003-Up, Audi/VW (24х21х12) (нужно 2 шт)	134052
Втулка корпуса АКПП задняя,TF60SN/09G (19 х 16.2 х 11.9), 2003-up	134066
Сальник/манжета насоса, TF60SN/09G/09K/09M [61.3х42.5х6] (входит в состав ремкомплекта прокладок и сальников) 2004-Up	134070
Сальник/манжета полуоси правый/левый, 09G/TF-60SN/TF-80SC/TF-70SC/AW50-40LE/42LE/40LN/AW55-50SN/AW55-51SN [63х38,5х8,5] (входит в состав ремкомплекта прокладок и сальников)	134076
Сальник/манжета полуоси, TF60SN/09K [74x61x8.3] (входит в состав ремкомплекта прокладок и сальников) Seal, Axle Right(Bell)/Left (Case), 2005-up	134076A
Сальник (манжета) полуоси, Seal, TF60SN/09M, Axle Right, 2005-up	134077
Фрикционный Диск, TF60SN/09G K2(C2) — 4th, 5th, 6th (09G only) [55Tx1,7×145,4] 2003-Up	134100
Фрикционный Диск, TF61SN/09K K2(C2) — 4th, 5th, 6th (09M, 09K only) [60Tx1,5×145,4] 2003-Up	134100A
Фрикционный Диск TF60SN K2(C2) — 4th, 5th, 6th (09M, 09K Only) [60Tx1,7×145,4]	134100B
Фрикционный Диск, TF60SN/09G/09K B1 — 2th&6th (40Tx1,7×184) 2003-Up	134104
Фрикционный Диск, TF60SN/09G/09K K3 (C3)- rev, 3rd, 5th (56Tx1,73×157) 2003-Up	134106
Фрикционный Диск, TF60SN/09G/09K K1(C1) — 1st,2nd,3rd,4th (56Tx1,68×147) 2003-Up	134108
Фрикционный Диск TF60SN K1(C1) — 1st,2nd,3rd,4th [56Tx1,5×147]	134108A
Фрикционный Диск TF60SN B2- rev (56Tx1,73×170.6)	134114
Фрикционный Диск, TF61SN/09M B2- rev (56Tx1,5×170.6)	134114A
Стальной диск, TF60SN/09G/09K K2(C2) — 4th, 5th, 6th (24Tx1,8×127) 2003-Up	134120A
Стальной диск, TF60SN/09G/09K B1 — 2nd & 6th [12Tx1,8×167,9] 2003-Up	134124
Стальной диск, TF60SN/09G/09K K3(C3) — Rev, 3rd, 5th [40Tx1,8×130,8/162] 2003-Up	134126
Стальной диск, TF60SN/09G/09K K1(C1) — 1st, 2nd, 3rd, 4th [40Tx1,8×131/153] 2003-Up	134128
Стальной диск, TF60SN B2 — Reverse [14Tx1,83×158]	134134
Диск Упорный, Pressure Plate, TF60SN/09G K2(C2) [24TX2.8/4X127]	134140
Диск Опорный, Pressure Plate, TF60SN/09G B1 (168×2.3x12T)	134144
Диск Опорный, Pressure Plate, TF60SN/09G K3(C3) Clutch [40Tx2.67/4×130.9], 2003-Up	134146A
Диск Упорный, Pressure Plate, TF60SN/09G K1(C1) Clutch [40Tx2.95/4×130.9], 2003-Up	134148A
Набор уплотнительных колец, 09G, TF-60SN, 09K (9 шт.) (входят в ремкомплект . 002) 2003-up	134199K
Комплект подшипников, Bearing Kit TF60SN/09G (4шт)	134201K
Подшипник, TF60SN/09G, K2(C2) Clutch Drum To Case, 2003-Up, (Размер 67.7х47.6х3.8м,Шайбы — 1)	134217
Шайба подшипникa, между муфтой K1(C1) и хабом K3(С3), TF60SN/09G, 2003-Up, (Размер 43.5х32.7х1.5мм.)	134231C
Подшипник между входным валом и планетарной передачей, (Размер 56х37.9х3.3мм, Шайбы — 1) TF60SN/09G/09K, Front Planet to Input shaft (Rear), 2003-Up	134244
Кольцо подшипника между входным валом и планетарной передачей (Размер 62.7х41х3.1мм), TF60SN/09G/09K, Race Front Planet to Input shaft (Rear), 2003-Up	134245
Подшипник между задней планетой и солнечной шестерней, (Размер 43.2х31.7х2.0мм) TF60SN/09G, Rear Sun Gear (Front), 2003-Up	134246A
Шайба передней планетарки 4- усая Размер 70.7х60х1.2мм Металл , TF60SN/09G Front Planet 2003-Up	134251A
Прокладка поддона 09G/TF60SN (входит в состав ремкомплекта прокладок и сальников) 2003-Up	134300
Прокладка поддона, 09M Gasket Pan (9 Bolt) (входят в ремкомплект . 002) (Molded Rubber)	134300A
Прокладка поддона, Gasket, 09K/TF62SN (входят в ремкомплект . 002) Pan (7 Bolt) (Molded Rubber)	134300B
Прокладка поддона 09G/TF60SN (входит в состав ремкомплекта прокладок и сальников) 2003-Up	134300
Прокладка теплообменника 09G/TF60SN 09G-321-181A	134308
Прокладка теплообменника 09G/TF60SN 09G-321-181	134309
Прокладка насоса 09G/TF60SN (входят в ремкомплект . 002) металлизированная	134310
(Заказывать по номеру 136419R-AF) Набор (6 шт) втулок для ремонта соленоидов, AW09D/G/55-50/TF60/80 Bushing set	134419R
Комплект из 6-ти соленоидов, большие 09G/09D (TF60-SN/TR60-SN) 09G — 1-е поколение 2003-2007 (Тайвань)	134420A
Комплект из 6-ти соленоидов, малые 09G/09D/09K/09M, 2-е поколение 2005-up (Тайвань) (Заменяют большие, можно установить на блок первого поколения)	134420B
Соленоид-Электроклапан переключения пакетов скоростей, Solenoid Shift «A»/ «В» ON-OFF (№88/№89), 09G/TF-60SN/09K/TF-61SN/09M/TF-62SN, 2003-up	134421A
Датчик частоты вращения вала, Output Speed Sensor G195, TF60SN/09G, 03-Up	134436A
Датчик частоты вращения вала, Input Speed Sensor G182, TF60SN/09G, 03-Up	134438
Проводка Соленоидов внутренняя на соленойды с разъёмом на 14 контактов, без датчика температуры, на проводе 8-мь фишек, Wire Harness, TF60SN/09G/09K Large Case Connector 2003-Up	134445
Проводка Соленоидов внутренняя на датчики оборотов короткая с 6-ти контактным разъёмом, с датчиком температуры, на проводе 2-е фишки, Wire Harness, TF60SN/09G Small Case Connector 2003-up	134446
Масляный насос в сборе (вариант с подшипником), ТОЛЬКО НА ОБМЕН Pump Oil 09G/09K/09M Assembly	134500
Масляный насос в сборе (вариант со втулкой в крышке насоса ), ТОЛЬКО НА ОБМЕН Pump Oil 09G/TF-60SN/09K/TF-62SN Assembly	134500A
Проставка кольцевая тормоза сцепления B1, Ring B1 Brake Spacer TF60-SN(09G)	134548
Барабан сцепления K3(C3) Clutch Drum TF60SN/09G/09K (Размер 165х45х75.3мм.Расстояние от верха до прорези под запорное кольцо — 40ММ. Применяется со стальным поршнем.) 2003-Up	134551
Барабан сцепления форвард в сборе с поршнем и пружинным блоком (Размер 156.5х28.5х61мм. Фрикционных дисков — 6. Применяется со стальным поршнем.), Forward Clutch Drum, 09G/09K/TF-62SN	134554AK
Барабан сцепления форвард (Размер 156.5х28.5х57.8мм. Фрикционных дисков — 5. Применяется с алюминевым поршнем.), Forward Drum TF60-SN(09G)	134554B
Барабан сцепления K2(C2) Drum, TF62SN/09K, высота барабана 45,53 мм, вал на 15 шлицов	134555BK
Услуга по ВОССТАНОВЛЕНИЮ Плиты управления (гидроблок), Valve Body, 09G/09K/M/09D, Repair	134740
Плита управления в сборе (гидроблок), Valve Body, TF60-SN (09K) VW Transporter	134740B
Поршень аккумулятора (1шт), TF-60SN/TF-80SC/81SC/TR-60SN/09D/09G/09K/09M, Accumulator Piston , (#15741-14K)	134741B
Поддон масляный, TF60-SN/09G Audi/WV/Scoda 2003-Up	134765
Поддон масляный (глубокий), TF60-SN/09G Audi 2003-Up	134765A
Поршень обрезиненный, Piston, K2(C2) (Bonded), TF60SN/ 09G/ 09K/ 09M 2003-Up	134960
Поршень обрезиненный, Piston, K2(C2) (Bonded), с зубьями(Улучшенный-УСИЛЕНЫЙ, Взаимозаменяем с поршнем старого образца) TF60SN/ 09G/ 09K/ 09M 2003-Up	134960A
Поршень 09G/ 09K/ TF-60SN (146x48x22) K1 (тип 1, металлический) 2003-Up	134964
Ретейнер обрезиненный, Retainer, K2(C2) (Balance Piston) (Bonded), TF60SN 09G 2005-Up	134980
Ретейнер обрезиненный, Retainer, K1(C1) (Balance Piston) (Bonded), TF60SN 09G 2005-Up	134984
Ретейнер обрезиненный, TF-70SC/09M Piston retainer, 1-2-3-4 drum (118.7х47×11) 2006-up	134985B
Ретейнер обрезиненный, Retainer, K3(C3) (Balance Piston) (Bonded), TF60SN 09G 2005-Up	134985C
Адаптер-переходник для подключения внешнего радиатора к АКПП 09G/TF-60SN/09K/TF-62SN ПРЯМОУГОЛЬНЫЙ, (Взамен штатного теплообменника)	134998A
Адаптер-переходник для подключения внешнего радиатора к АКПП 09G/TF-60SN/09K/TF-62SN/TF70SC/TF80SC/TF81SC/AW55-50SN КРУГЛЫЙ, (Взамен штатного теплообменника, модификация может отличаться от фотографии	134998R
